اینطور که شما میگی-جسپر رو هم باید کولینگ رو روش پیاده کرد!!
-یک سوال دیگه-
شرودینگ و 12 ولت کردن و بریدن قاب فلزی و پلاستیکی کافیه؟؟؟
از یکی شنیدن X-clampبه دستگاه شوک وارد میکنه و مضراتش بیشتر از فوایدشه-!!!
کلا اگه روش های دیگه هم هست بگید-ممنون
پستی رو توی یک تاپیک زدم که میتونم ازش برای جواب این سوال کمک بگریم.
بگذارید این موضوع رو کمی بیشتر برای شما باز کنم.

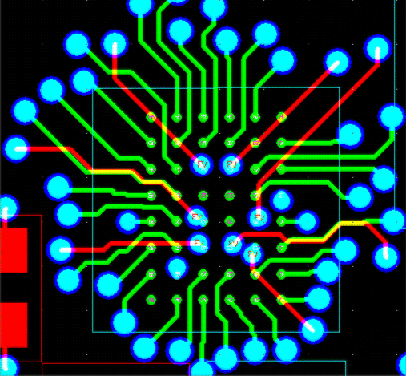

قطعات اصلی کنسول مثل CPU GPU RAM HANA و سایر قطعات به وسیله تکنولوژی اتصالات BGA
به سطح مادربورد کنسول اتصال داده شده اند، این سطح از توپ های بسیار زیری تشکیل شده که با آن
ball گفته میشه
این توپ ها وظفیه ارسال و دریافت اطلاعات رو بز طبق مدارهایی خاص خودشون بر عهده دارند
و همچنین وظیفه دارند که برق لازمه ی این پردازنده رو تامین کنند.
خوب
وقتی کنسول شروع میکنه به فعالیت های محاسباتی پردازنده اون حسابی گرم میشه و بلاخره این
گرما باید خارج بشه از سطح و بخصوص مرکز پردازنده، ولی در سیستم تهویه کنسول اشکالاتی
وجود داره که این تهویه و خنک سازی به خوبی صورت نمی گیرید و فن های کنسول به خاطر RPM
پایین یا همون دور سرعت کمی که دارند نمی توانند به خوبی به وظیفه ی خودشون عمل کنند
همین امر باعث میشه گرمای قاب توجهی در سینکی که برروی پردازنده قرار داره جمع بشه و
به خوبی تخلیه نشه و ظرفیت اون برای جذب گرما از سطح پردازنده کم و کمتر می شود.
به تمام این موارد گیره های X مانند کنسول را هم اضافه کنید که در درجه حرارت های بالا
و همچنین خمیر سیلیکونی که بعد از سه الی شش ماه عمر مفید عکس العمل های چندان
رضایت بخشی نشان نمی دهد و با نداشتن اتصال در حالت MAX برروی سطح پردازنده، مقدار
قابل توجهی از گرما میتونه در خود پردازنده باقی بماند.
این گرما کم کم به همون سطح BGA فشار وارد میکنه و باعث می شود آن توپ ball ها از حالت
طبیعی خودشون خارج بشند و دوچار اوفت کارایی بشوند و همان فرسودگی برای اینها کم کم رخ میده
تا تعداد قابل توجهی از این ball ها اتصال خودشون رو با سطح مادربورد و مداری که باید به اون وصل
باشند رو از دست میدند و در نهایت کنسول سه چراغ قرمز رو به عنوان اخطار به کاربر نشان میدهد.
برای رفع این مشکل ساده ترین راه حل استفاده از روش تعمیری X-Clamp هستش که با نصب پیچ
پشت برد همراه هستش باعث میشند که فشاری بیش از حد معمول وارد کنند بر سطح پردازنده
و این فشار برروی BGA نیز وارد میشود و فاصله هایی که در اثر فرسودگی ایجاد شده را به صورت نسبی
برطرف میکنند و کنسول میتونه برای مدتی دوباره جان تازه ای بگیره.
اما در خرابی های بعدی این روش ساده دیگر کار ساز نخواهد بود و باید کل سطح BGA پاک شود
و با Ball های نو جای گزین شوند.
توضیحات بیشتر و دقیق تر در این دو مطلب وجود دارد
آموزش کامل X-Clamp Replacement
راهنمایی درباره Reballing BGA
ادامه پست
+----------------------+
این مشکل از زمان برد های سال 2005 تا کنون وجود دارد و علت خرابی های پی در پی کنسول همین موضوع ساده است.
حتی اگر جسپر هم سه چراغ قرمز شود دلیل اون ناکارامد بودن کولینگ اصلی کنسول و نبودن در حالت MAX است.
برد جسپر بزرگترین شانس اون تکنولوژی ساخت اون هستش که میشه در 65nm بودن CPU و GPU
اشاره کرد که برق کمتری مصرف میکند و گرمای کمتری تولید میشه
ولی باز هم نمیتوان به کولینگ فابریک کنسول اعتماد کرد، با انجام چند کار پیشگیرانه میتواند کولینگ کنسول
رو ارتقاء داد و بیشترین کارایی و بازدهی را از آن گرفت.
شرودینگ و 12 ولت کردن و بریدن قاب فلزی و پلاستیکی کافیه؟؟؟
اینها میتوانند مقدمات و اصول پایه باشند، که میتوان اونها رو انجام داد.
از یکی شنیدن X-clampبه دستگاه شوک وارد میکنه و مضراتش بیشتر از فوایدشه-!!!
توضیحات این موارد رو دربالا دادم، ولی با X-Clamp کردن کنسول سالم و استفاده از خمیر سیلیکون
خوب میتوان حالت امنیتی بیشتری برای کنسول ایجاد میکنه و بیشتر و بهترین تماس ممکن را برای
سطح سینک و سطح پردازنده بوجود می آورد، که نتیجه آن چیزی نیست به جزء انتقال گرما به صورت MAX.
البته این مورد آخر حالت یک سوم دارد، یعنی برای کاربران آماتور که تازه کنسول خریدند پیشنهاد نمی شود
چون ممکن هستش یا خیلی شل ببندند که وضعیت خراب تر شود و یا خیلی سفت کنند که صدمه وارد کنند به برد و BGA
فقط در یک حالت هستش که ممکنه همه مراحل X-Clamp رو خوب انجام بدند و بهترین نتیجه رو بگیرند
این میشه حالت یک سوم که پیشنهاد نمیشه برای کاربران ساده کنسول و فقط از عهده کاربران نمیه حرفه ای بر میاد.
+---------------------------+
الان وضعیت سطح دانش اعضا نسبت دو دو سال پیش که شروع کردیم بسیار بهتر شده و میشه کم کم
مانور داد روی کارهایی دیگه کنسول و کمتر سوزن کسی گیر کند که روزی چقدر بازی کند و چقدر استراحت بدم به کنسول و قبیل این موارد.
+----------------------------+
Sorry
off Topic بزرگی بودش میتوانید در صورت تمایل و شرکت در این قبیل صحبت ها به این تاپیک مراجعه کنید.
معرفی روش های cooling و تعمیر سه چراغ قرمز
موفق باشید
حق نگهدار
