خوب سلام به دوستان بازسی سنتر .
سخن خودمانی :
مقدمه :
شرکت AMD در سال 2006 فناوری FUSION را معرفی کرد و بالاخره اولین تولیدات ان در سال 2011 بر روی کامیوتر های رو میزی و نوت بوک و نت بوک ها عرضه شد . پردازنده های FUSION یا ( APU ) برای پردازش های موازی و کاربردهایی که نیاز به گرافیک دارد بسیار مناسب است .
اول : خیلی ها از اهمیت انتخاب سوکت مناسب بی خبرن . به همین دلیل این مقاله اختصاصا به انتخاب سوکت اختصاص داره و توضیحات کامل و معرفی از سوکت و ... همگی در این مطلب تشریح شده است .
دوم : هدف از طراحی پلتفرم APU یا AMD FUSION دسترسی به راندمان بالای کاری در کنار مصرف برق بسیار پایین و قیمت تمام شده پایین برا کاربران خانگی نسبت به اینتل بوده و در این راه هم شرکت های بزرگی محصولاتی خوب را بر اسای این سری به بازار عرضه کرده اند که معمولا با نام A شناخته میشوند . از جمله این شرکت ها میتوان به SONY / HP / GIGABYTE / MSI / LENOVO / TOSHIBA / ASUS / DELL و ... اشاره کرد که حرکتی جدی را به سمت APU ها شروع کرده اند که در مطلب زیر به تفضیل شرح داده شده است .
نکته 1 :
نکته 2 :
تا جای ممکن سعی شده که انواع سوکت ها و cpu های موجود در بازار بر اساس سوکت ها در این مطلب پوشش داده شود .
انوع سوکت AMD :
به طور خیلی خلاصه :
CPU باید به صورت مستقیم روی مادربورد نصب بشه . خوب این CPU نیاز به محلی برای برقراری ارتباط با مادربورد رو داره . به این محل برقراری ارتباط CPU با مادربورد میگن سوکت (Socket ) که حاوی چند حفره ( سوراخ یا جای پایه ) برای نصب Cpu مورد نظر هست .
این سوکت حاوی 2 چیپ هست که به چیپ های شمالی و جنوبی معروف هستند . این چیپ ها هستند که در نهایت تعیین میکنن که مادربورد از چه نوع Cpu ای پشتیبانی میکنه .
نمونه ای از یک سوکت بدون پردازنده ( CPU )
- سوكت AM2 :
این سوکت منقرض شده و به هیچ وجه در بازار یافت نمیشود . مادربوردهای حاوی این سوکت از نوع ضعیف تریتن مادربودرها هستند .
- سوكت AM2+ :
این نوع سوکت جدید تر از سوکت قبلی است واز تمامی محصولات DDR2 و DDR3 شرکت AMD پشتیبانی میکند . این سوکت با ارتقا BIOS قابلیت پشتیبانی از برخی محصولات سوکت AM3 را هم دارد . مادربوردهای حوی این سوکت از تکنولوژیِ HyperTransport 3.0 و HyperTransport هم پشتیبانی میکنند . تمامی مادربورد های حاوی سوکت فقط و فقط از دارای اسلات رم DDR2 هستند و به همین دلیل تمامی پردازنده های موجود برای این سوکت ها فقط از رم های DDR2 پشتیبانی میکنند .
- سوكت AM3:
مادربردهایی که که با سوکت AM3 در بازار موجد هستند تفاوت زیادی با سوکت قبل ندارند و تنها تفاوت اصلی اضافه شدن اسلات های رم DDR3 بر روی این نوع مادربورد هاست . این نوع سوکت از رم های DDR2 و DD3 پشتبانی میکند . اما برای خرید به هیچ وجه مادربوردی با این سوکت پیشنهاد نمیشود .
تفاوت سوکت AM2 و AM3 ، نوع پلتفرم . قابلیت ها .
- سوکت AM3+ :
این سوکت اخرین سوکت شرکت AMD نیست . اما اخرین و قویترین سوکت AM هست که قابلیت پشتیبانی از جدید ترین پردازنده ها و تمامی پردازنده های قبلی را دارد و به “سوکت سیاه” (Black Socket) معروف است . این سوکت به راحتی از چیپ های سری 7000 و 8000 پشتیبانی میکند و طراحی ان بر اساس معماری 23 نانومتری پردازنده های FX میباشد . از مهمترین قابلیت های ایم سوکت میتوان به پشتیبانی از : USB 3.0 / Serial ATA Revision 3.0 / ۳-way ATI CrossFireX™ / Dual Channel DDR3 1866+ MHz / صدای HD با ۱۰۸dB / امکان شارژ کردن دستگاه iPhone, iPad و iPod Touch و .... میباشد که صد البته به این کار با چیپ های جدید مربوط به این سوکت انجام میشود . در واقع چیپ های AMD 890FX و AMD 890FX با توجه به سوکت جدید یعنی AM3+ ساخته شده اند .
بازار هدف پردازنده های شامل این سوکت سرور و کامپیوتر های رومیزی است که برای پردازنده چند رشته ای یا MULTITHREAD بهینه سازی شده اند .

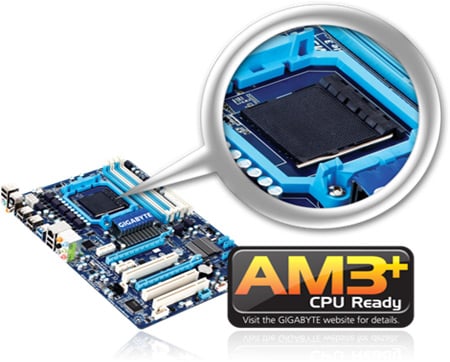

اخرین سوکت AMD که همیشه بارنگ سیاه قابل تشخصی میباشد .
- سوکت FM1 :
این سوکت جدیدترین و اخرین سوکت شرکت AMD است که با نام اشتباه AMD FUSON بین کابران و شرکت ها شناخته میشود . این سوکت رمسا برای PC ها رده متوسط ( mid-class ) طراحی و ساخته شده . تکنولوژی ساخت این سوکت 32nm است و تولید و معرفی ان در July 2011 معادل ( 1 مرداد 1390 ) اتفاق افتاد . سوکت FM1 دارای 905 pin چاله ای است که در ابعاد 31 x 31 مربع در کنار هم و به صورت سوزنی قرار گرفتند .
تمامی CPU های موجود برای این سوکت ( در حال حاضر ) به شرح لینک زیر است .
جدول CPU های قابل پشتیبانی توسط سوکت FM1
این چیپ ست از سری CPU های A6- and A8 ، A4 و Athlon II X4 پشتیبانی میکند . از دیگر خانواده های این سوکت هم میتوان به سری E2 اشاره کرد که از CPU های Athlon II X2 و Sempron X2 هم پشتیبانی میکنند که در اواخر سه ماهه اخر سال 2012 عرضه خواهند شد . این سوکت قابلیت پشتیبانی از CPU های dual-channel DDR3 با فرکانس 1866 را دارد .
سوکت FM1 از سری LIANO که به رنگ سفید تولید میشود .
- سوکت FM2 :
از این سوکت اطلاعات زیادی در دسترس نیست . ( به دلیل جدید بودن ) . این سوکت در تاریخ 27th of September 2012 معادل ( پنجشنبه 6 مهر 1391 ) معرفی شد . تمامی مادربورد هایی که دارای سوکت FM2 هستند از چیپست های جدید A85X با اسم رمز Hudson-D4 استفاده میکنند . تمامی سوکت های جدید FM2 بر مبنای پلتفرم جدید "Comal" ساخته و طراحی میشوند . FM2 همانند سوکت FM1 از 6 × 6 Gbit/s و RAID 0,1,5,10 و کارت های شبکه گیگابایت 10/100/1000 هم بهره میبرند . در حال حاضر تنها مشخصه مهم و متفاوت این سوکت که از چیپست A85X استفاده میکند ، برخورداری از کنترلر USB 3.0 در خود چیپست است . از دیگر مشخصات این سوکت میتوان به پشتیبانی گسترده تر از CrossFireX اشاره کرد .
سوکت FM1 ( چپ ) و سوکت FM2 ( راست )
عکس بزرگ و با کیفیت از سوکت : اینجا
تصویر بالا معماری چیپست جدید AMD برای سوکت FM2 را به هماره تکنولوژیهای قابلی پشتبانی نشان میدهد .
نکته قابل ذکر این است که سری پردازنده های APU جدید AMD که مخصوص PC های خانگی است بر اسا پلتفرم AMD Trinity در حال ساخته شدن هستند که به زودی روانه بازار های تجار خواهند شد . معماری این پلتفرم هم به شرح زیر میباشد .
در عموم مردم و بازار همیشه از کلمه VISION برای تلفظ تکنولوژِی CPU های AMD استفاده میشود و بر روی محصولات AMD هم کلمه VISION هک شده است که اشتباه است و اصلا تکنولوژِ ای به نام VISION وجود ندارد و درواقع این کلمه نای است تجاری که شرکت AMD از این نام برای شرکای خود استفاده میکند .
اما چرا اشتباه ؟
دستگاه هایی که که مجهز به فناوری FISION هستند برچسب FOSION را نداردند ، بلکه به جای ان لوگویی دارند که کلمه VISION رو ان هک شده .علت ان هم این است که FOSION نام داخلی این فناوری در شرکت AMD است و VISION نام تجاری این فناوری برای کاربران و شرکتهاست .
این نوع سوکت بر مبنای پلتفرم LYNX ساخته شده که با نام تجاری LIANO به بازار هدف عرضه شده است .
این سوکت جددی به نوعی یک APU است و پردازنده های مبتنی بر این سوکت با پردازنده های مبتنی بر سوکت M3+ کاملا متفاوت است و هیچ هماهنگی و پشتیبانی از یکدیگر را ندارند . اغلب این سوکت ها در بازار با رنگ سفید عرضه شده اند و از تمامی فناوری های جدید و قدیم شرکت AMD پشتیبانی میکند . مثل : USB 3.0 / Serial ATA Revision 3.0 / ۳-way ATI CrossFireX™ / Dual Channel DDR3 1866+ MHz / صدای HD با ۱۰۸dB و ....
APU مخفف ( ACCELERATED PROCESSING UNIT ) است و به زبان ساده به پردازنده هایی اطلاق میشود که از واحد گرافیکی برخوردارند . هدف نهایی از APU رسیدن به جایی است که همه چیز درون یک CPU گنجانده شود که به این مفهوم SYSTEM ON CHIP گفته میشود . در ادبیات معمول هم APU به پردازنده ای گفته میشود که ، دارای پردازنده گرافیکی باشد .
مثلا CPU های جدید شرکت AMD که با سری A شناخته میشوند شامل این APU ها میشوند . این سری از CPU ها همگی با فناوری 32 نانومتری ساخته شده اند و قویتر پردازنده از این سری در بازار A8 – 3870K نام دارد که بالاترین و قدرتمند ترین CPU است که 4 هسته دارند . این CPU با گرافیک مجتمع معادل قدرتمند ترین CPU CORE 2 EXTRAME شرکت اینتل است .
البته این پلتفرم سوکت هنوز اول راه هستند و مطمئنا CPU های قدرتمند تر دیگری از سری وارد بازار خواهند شد .
A8 – 3870K
در شرکت AMD اغلب این APU ها یا پردازنده هایی که درون CPU قراردارند بر اساس پرادزنده های گرافیکی سری 6000 ساخته شده اند که معمولا بر روی جعبه هر APU ، ( سی پی یو حاوی پردازنده گرافیکی ) نام و مدل پردازنده گرافیکی قابل پشتیبانی توسط APU نوشته شده که کار را برای کاربران ( مخصوصا مبتدی ها ) راحت میکند .
بنـــچ مارک مقایسه بین APU های INTEL و AMD
AMD به لطف پردازندهای گرافیکی خود توانست قدرت نمایش بالایی نشان دهد و همانطور که میبینید در تست Benchmarks زیر میتوانید قدرت یک CPU یا ( APU ) جدید شرکت AMD را با رقبای خود مشاهده کنید .
عکس بالا مربوط به معماری APU ها جدید هستند .
راهنمای انتخاب سوکت : AM3+ و AM3 :
تفاوت AM3 and AM3+ Socket :
- سوکت AM3 دارای 941 پین است در حال که سوکت AM3+ دارای 942 پین میباشد .
- تمامی مادربورد های جدید از سوکت AM3+ پشتیبانی میکنن و و تقریبا بیشترشون از memory های سریعتر هم پشتیبانی میکنن و امکانات زیاید رو برای سوکت AM3+ دارن که نمونه اش ، پشتیبانی از تکنولوژی HyperTransport هست .
همونطوری که میبینید سوکت AM3+ ارجحیت بیشتری رو نسبت به سوکت AM3 داره و خوب از پردازنده های سری FX ( یا همون بولدوزر ) هم پشتیبانی کامل میکنه .
- از نظر اندازه ( سوراخ یا حفره های موجود بر روی سوکت ) سوکت AM3+ بسیار شبیه به اندازه سوکت AM3 . سایز سوکت AM3+ ( 0.51 mm) هست و سایز سوکت AM3 0.45 هست . این سوراخ بزرگتر باعث افزایش ظرفیت فعلی پردازنده های موجود بر روی این سوکت همخواهند شد که نمونه اش همین سری CPU های FX ( بولدوزر ) هستند که ، هدف از طراحی و ساختشون ، سیستمهای سرور و PC های خانگی بودند .
نکته مهم دیگه در اندازه این سوراخ ها بهبود افزاریش بازنده مصرف برق و توان پردازشی CPU های مبتنی بر این سوکت میباشد . این نوع اندازه برای طراحی این سوکتها باعث کاهش مشکلات نصب CPU هم میشود .
- نام دیگر سوکت AM3+ سوکت AM3b هست و اکثر سوکت های تولید شده که به اسم سوکت AM3+ هستند با رنگ سیاه مشخص شده اند . در صورتی که سوکت AM3 توسط تمام تولید کنندگان بارنگ سفید مشخص میشود . سوکت AM3 هم هیچ نام دیگری ندارد و با همین نام بین تمامی تولید کنندگان شناخته میشود .
- سوکت AM3+ برای سری جدید پردازنده های AMD در نظر گرفته شده که با نام تجاری AMD Bulldozer processors معروف هستند . اما سوکت AM3 برای تمامی پردازندهایی سری Phenom ii و Athlon ii هست و قابلیت پشتیبانی از پردازنده های جدید را ندارد .
- نکته مهم دیگر در رابطه با AM3+ قابلیت سازگاری و پشتیبانی از تمامی پردازنده های AMD است . یعنی تمامی پردازنده هایی که با سوکت AM3 سازگار بودن ، توسط سوکت جدید AM3+ پشتیبانی میشوند .
- نکته مهم دیگر در رابطه با سری FX ( بولدوزر ) این هست که برخی از تولیدات این سری پردازنده قابلیت نصب و کار بر روی سوکت AM3 را دارند که این مورد تنها با اپدیت BIOS امکان پذیر میباشد . حتی بعد از انتشار سوکت AM3+ ، برخی از تولید کنندگان اطلاعیه هایی مبنی بر اپدیت ماردبوردهای سوکت AM3 ، منتشر کردند تا کابران بتوانند بدون تعویض مادربورد و فقط با راتقا BIOS از طریق اپدیت از قابلیت های CPU های جدید مبتنی بر سوکت AM3+ ، بر روی سوکت AM3 استفاده کنند .
تمامی APU ها که بر مبنای پلتفرم LYNX و معروف به LIANO ساخته شده اند از ATI CrossFireX™ پشتیبانی میکنند . بدین صورت که خود CPU یک گرافیک مجتمع دارد و شما هم میتوانید تا 2 و یا 3 گرافیک جدا دیگر را بر روی اسلات مادربورد خود نصب کنید تا از قدرت فوق العاده زیاد نهایت استفاده را ببرید . حال انکه این قدرت مختص یک پلتفرمی است که مبنای طراحی ان سیستم های متوسط خانگی است .
ضمن اینکه در تمامی خبرهای در مورد پلتفرم های جدید کنسول های بازی هم خبر از APU بودن CPU داده شده که این نکته نشان از اهمیت حرکت صنعت سخت افزار به سمت SYSTEM ON CHIP را میدهد و صد البته شرکت های بزگی مثل : AMD / INTEL / NVIDIA / HP / IBM و... به شدت به دنبال ان هستند و خوب اخیرا SONY و MICROSOFT هم به این حرکت پیوسته اند .
نکته مهم :
یادتان باشد اگر قصد دارید یک پردازنده INTEL CORE I3 و CORE I5 60 بخرید و از گرافیک مجتمع ان استفاده کنید ، قطعا کلاه بزرگی سرتان رفته است ، چرا که خرید یک پردازنده AMD LIANO و استفاده از گرافیک مجتمع ان بسیار کاراتر ، بهینه تر و ارزان تر خواهد بود . پس در انتخاب INTEL و AMD بسیار دقت کنید . پیشنهاد من در مورد پردازنده های مجتمع قطع سری AMD است که با هزینه ای به مراتب کمتر و کارایی به مراتب بهتر نسبت به INTEL میتونید از ان بهره مند شوید .
ویرایش و اضافه :
نمـــودار سلسله مراتب APU ها و CPU های INTEL و AMD از نظر قدرت معماری و معادل یکدیگر
سایت معتبر شهر سخت افزار ، تست های بسیاری را بر روی این پردازنده انجام داده و نتایج بنچمارک های خود را هم منتشر کرده . برای دیدن این نتایج میتوانید بر روی لینک های زیر کلیک کنید :
نویسنده : HOSSEINBRUSLI
منبع منتشر شده اصلی : FORUM.BAZICENTER.COM
