مقایسه کامل و تخصصی ps3 و xbox 360

HosseinBrusli

کاربر سایت
Jun 19, 2010
3,265
نام
حسین
به نام خدا

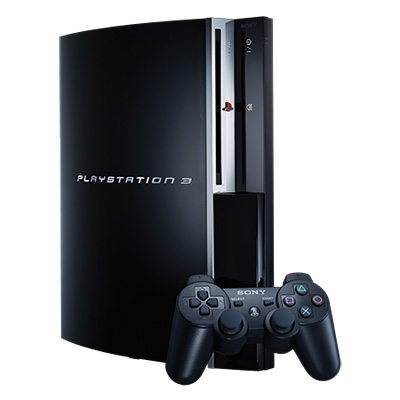

ابتدا ویژگیهای منحصر به فرد کنسول PS3.








- 1 موتور پهن باند cell or cell broadband engine

این موتور دقیقا همان چیزی است که بازیسازان رویای ان را در سر داشتن . طراحی بی همتای پردازشگر چندگانه cell ، شاهکاری را در پردازش موازی نشان میدهدکه قابلیت انجام بیش از چندین کار را در یک زمان دارد .
مثل دشمنان بیشتر، انفجارات بیشار و واقعی تر و گیم پلی واقع گرایانه تر بازیها ( مخصوصا انحصاریها ) خواهد بود .




پردازنده پرقدرت CELL








معماری پردازنده CELL


چند تا از خصوصیات مهم پردازشگر cell به شرح زیر است :

طراحی چند رشته ای منفرد : union multi – core design
پیشرفت درطراحی معماری هسته ها ، و معرفی یک عنصر پردازشی قدرتمند PPE و قابل ارتقا تا 8عنصر پردازشی مشترک SPE ها .


پردازش موازی واقعی : true parallel processing

هر spe حافظه پر سرعت خودش را بای پردازش موازی واقعی دارد که باعث میشود پردازشگر cell را قدرتمند تر از تک هسته ای و چند رشته ای سابق کند . یعنی قدرت این پردازشگر 4 بار سریعتر از پردازشگر ps2 است .

حداکثر نرخ بیت بر ثانیه : maximum bit rate
Ps3 به لطف قابلیت های cell قادر است یک دیسک BD ( بلو ری ) را با نرخ بیت 48 MBPS به اسانی پلی بک کند . که حداکثر نرخ بیت تعرریف شده برای یک BD است .




پردازنده RISK:

همانطور که می دانید هر CPU به مجموعه ایی از دستورات نیاز دارد تا بتواند کارخود را انجام دهد. مجموعه دستورات انتخابی برای یک کامپیوتر تعیین کنندهساختار برنامه ها در زبان ماشینی است. کامپیوترهای قدیمی دستورات کوچک وساده ایی درون خود داشتند. اما به مرور زمان به تعداد این دستورات اضافهشد و در کامپیوتر های امروزی بیش از 100 الی 200 دستور پیچیده قرار گرفتهاست.اما از اوایل دهه 1990 سازندگان به دستورات کوچکتر و ساده تری رویاوردند تا بتوانند سریع تر در CPU اجرا شوند و سرعت کار را بالا ببرند. این نوع کامپیوترها را که تعداد دستور محدودی درخود جای داده اند راRISK می گویند که مهمترین ویژگی ان ها به شرح زیر است:
1- دستورات کم
2- مسیر های ادرس دهی کم
3- انجام دستورات در یک سیکل ساعت



VMX: Dector Multimedia Extension :

مرکز اصلی پردازش اطلاعات در CPU است که با نام SIMD نیز شناخته می شودکه تمام اطلاعات رندر شده و نشده توسط این قسمت کنترل و پردازش می شوند. (وظیفه پردازش با VMX است) . VMX همان RSS یا MMX ( دستورات پردازشی ) است که در پردازنده های امروزی هم استفاده میشوند .



FLOPS Flosting Point Operatiions Per Second :

نمادی برای اندازه گیری قدرت محاسباتی در کامپیوتر در هر چرخه است که زمان هر چرخه برابر یک هرتز می باشد.


FSB : Front Side BuS

مشخصه ایی است برای اندازه گیری پهنای باند و مقدار اطلاعات رد و بدل شدهبینCPU وGPU و RAM را دارد. هر چه فرکانس FSB بالاتر باشد پهنای باندنیز بیشتر است. در پردازندهXenon این قسمت و قسمت PHYبا هم یک کار راانجام می دهند و به خاطر همین امر پهنای باند در X360 بیشتر می باشد. بااین تفاوت که PHYیا Physical interface laye ادرس دهی فیزیکی میکنند اما FSB تنها به تبادل اطلاعات می پردازد. واحدPHY یک تست کننده و بر طرفکننده خطا نیز وجود دارد که PHY را مجهز به واحد BIST BUILT میکند.


Thread

دسته ایی از اطلاعات را در نظر بگیرید (که خود شامل اطلاعات گرافیکی یاهوش مصنوعی یا فیزیک بازی است.) هر Thread کمترین ارتباط را با این بستهدارد. در هر بازی از 2 نوع Thread با نام های HOST و Data Generation برای رندر استفاده می شود. قسمت HOSTبرای مولفه های اصلی (مانند موتوربازی) و خود قسمت DG را نیز کنترل می کند. قسمت DGنیز وظیفه توازناطلاعات اصلی و نگه داشتنObject Geometry را در خود دارد و یک لیست برایاطلاعات Vertex که بعدا توسط GPU در خواست نشود یا در رم ذخیره می گردد یاتوسطCPU به حافظه کش (Cash) می رود.


EIB (Element Interconnect Bus) :

واحدی است که باعث ارتباط اجزای مختلف بایکدیگر تبادل اطلاعات و اتصالSPE ها با هم و باPPE است که این دو بهصورت حلقه ایی یا Ring Mode (مانند شبکه کامپیوتر حلقه ای) به هم متصلمیشوند.در واقع یک واحدEIB بهSPE ها وPPE اختصاص یافته و واحدی دیگر برای متصل کردن Flex وMic به هسته ها می باشد.


واحد پردازش مرکزی CELL.



لازم به ذکر است که برای ساخت این ابر پردازنده شرکت IBM بهترین طراحان صنعت سیلیکونی، SONY وTUSHIBA بهترین های علوم الکترونیک و مهندسی برق را گرد هم اوردند تا طی 4 ، 5 سالجاه طلبانه ترین طرح سونی به واقعیت بپیوندد .

همچنین بزرگنرین ضعفپردازنده سل ، معماری پیچیده ان است که باعث شده ، برنامه نویسان زمانزیادی را برای طراحی بازی با ان صرف کنند و در نهایت هم بازی خوبی نشود .

سل چگونه است ؟ :

به گفته IBM پردازنده سل ( درزمان ساخت شدنش : یعنی حدود 6 سال پیش ) 10 برابرپردازنده های همان زمان ( در حال حاضر 4 ، 5 برابر ) قدر ت دارد ( که اینشامل حال پردازنده XBOX 360 هم میشودکه خود نوعی POWER PC ساخت خود IBM است و حتی قابلیت های بیشتری هم دارد ) شمال میشود . در واقع معماری CELL بیشتر شبیه پردازندهای ابر کامپیوتر هاست و یکی از تفتوت هایش همه کاره بودن این پردازنده است.پردازنده Cell که برای PS3 انتخاب شدهاست از 234 میلیون ترانزیستور (در مقابل 10/6 میلیون PS2 که با نام Emotion engin شناخته می شود.) Cell پردازنده تک هسته ایی است که هفت پردازنده جانبی یا همان SPE ان را همراهی میکنند. تمام هشت پردازندهدارای سرعت ساعت 3/2GHZ هستند (سرعت ساعت درPS2 های قدیم 249MHZ و در PS2 های جدید 299MHZ می باشد.) حافظه Cashان ها هم به دو قسمت مجزاتقسیم میشود (Cash اول فقط 32 KB می باشد!! این رقم در X360 به 1MB نیزمی رسد).همچنین حافظه کش مرکزی درCell 512 KB میباشد که برای چنین پردازنده پر قدرتی بسیار کم است. حافظه هسته های جانبی SPE که خود با نام SRAM شناخته میشود 256KB برای هر کدام است. محاسبات ریاضی کل پردازنده (ممیزشناور) به عدد 8/1TFLOPS میرسد (این مقدار در PS2 برابر 6/2GFLOPS میباشد.) گفتیم درPS3 این عدد برابر 8/1 میباشد و دلیل ان هم استفادهنکردن از دو SPE است که اگر از انها هم به صورت هماهنگ با بقیه استفادهمیشد این عدد به3/8 افزایش میافت!! که در نوع خود بی نظیر است (این رقماز یک CPU اور کلاک شده 2/4GHZ هم بیشتر است!!!).



Cell به 256MB حافظه مخصوص XDR (همان رم) ساخت Rambus دسترسی دارد که فرکانس این مقدار رم نیز3/2 GHZ است که بهCell اجازه میدهد در هر ثانیه 2/6GB/S تبادل اطلاعاتی با رمداشته باشد. این مقدار درPS2 برابر 3 MB است. توجه داشته باشید که XDR همان RDRAM بوده که در کامپیوتر های مخصوص به کار می رود. این رقم برای FSB معادل 5/2 GB/S برای خواندن اطلاعات و به همان مقدار برای نوشتناطلاعات است.(Cell امکان دسترسی مسقیم به حافظه را دارد.) در Cell برای هر SPE یک عددVMX با ثبات 128 موجود است.


مثلا به تنهایی میتواندصوت و فیلم را پخش کند ، کیفیت رنگ را کنترل کند ، خطاها را برطف کند ،میتواند نمایش را مقیاس دهی کند ، حتی به جای پردازشگر گرافیکی به راحتیکار کند .همچنین قادر به انجام محاسباتی فوق العاده سنگین در کمترین زماناست که خود به دو بخش ( نرم افزار و سخت افزار CELL ) تقسیم شده .
فرکانس کاری اینپردازشگر فوق العاده قدرتمند 4 گیگاهرتز است ( که در حال حاضر بنا بهدلایلی به 3.2 کاهش پیدا کرده ، ) . این در حالی است که این پردازنده نیمهکاره هم هست !!
اجزای تشکیل دهنده CELL و توانا یی های ان :
یک PPE / 8 SPE / باس به هم متصل شده EIB / واحد هدایت کنترولر در حافظه در دسترس DMAC / دو کنترولرحافظه / قادر به پردازش در فرکانس 4 گیگاهرتز / پهنای باند حافظه 25.6 گیگابایتبر ثانیه / پهنای باند خروجی و ورودی : 76.8 گیگابایت در ثانیه / پردازش 256 گیگافلوپس در ثانیه ( که این قدرت حدودا 4 برابر کارت گرافیک 8800 GTX هست ) / 235 میلیون ترانزیستور .
اینها معماری اولیه این تراشه عظیم هستند .
که البته به صورت زیر تغییر کردند : 7 SPE و فرکانس کاری پردازشگر هم به 3.2 گیگاهرتز کاهش یافت .
گفته می شود قدرت محاسباتی 1000پردازنده Cell بیشتر از قدرت محاسباتی ابر کامپیوتر بلوجین (سریع ترینابر کامپیوتر جهان) می باشد!!!!


PPE :

عنصر تکمیل کننده نیرو است که مرسوم هسته ریز پردازنده هست که تکلیف SPE ها رو تععین میکنه که چی کار کنند . در یک سیستم مبتنی بر CELL هر PPE سیستم عامل و پردازنده رو اجرا میکنه و قسمت های مختلف فشرده سیستم عامل رو محاسبه مبکنه و در نتیجه درخواست ها به SPE تحمیل خواهد شد . پردازنده cell 64 بیتی است که از کش 512 کیلوبایتی استفاده میکند .

SPE :


هر SPE پردازنده حامل خود را دارد ، یعنی میتواند مثل یک پردازنده مستقل عمل کند . هر spe میتواند 32 گیگافلوپس را پردازش کند . هر spe هم دارای 256 کیلوبایت کش مستقل است .و هر کدام از انها میتوانند 218 بیت را در هر سیکل پردازش کنند.حال برای اینکه بتوانید قدرت cell را حساب کنید باید تعداد soe ها رو در 128 ضرب کنیم که میشود 1024 ، که در نهایت پردازنده cell میتواند 1024بیت را در هر سیکل پردازش کند که فوق العاده هست . 6 تای اول این SPE هابرای محاسبات سنگین است و هفتیمن ان هم برای امنیت سیستم عامل است وهشتمین ان هم ضمیمه شده تا بهبود بازده تولیدی کمک کند . ( طبق اصل 13مهندسی صنایع ).
در این حافظه هر چیزی کهقرار بگیرد باید توسط برنامه نویس تنظیم ، نوشته و اجرا شود که هم سخت استو هم فضای بیشتری را برای انجام عملکردهای مختلف مهیا میکند . دلیلی کهباعث دشواری ساخت بازی بر روی این کنسول میشود همین نکته هست .

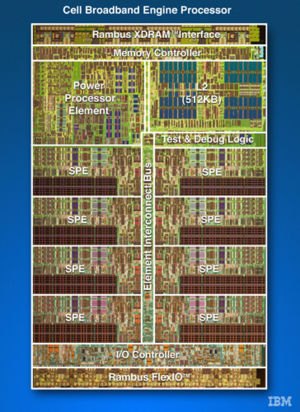

شکل اولیه و معماری اصلی پردازنده CELL


XDR :

همان تکنولوژیِ YELLOW STON بود که بهترین تکنولوژیِ ساخت در 2 ، 3 سال قبل بود .این تکنولوژِی سریعترین تکنولوژِی صنعت RAM است .این تکنولوژِی به همراه FLEX IO باعث میشود که در زمان کمتر و با انرژیِ کمتری CELL بتواند اقدام به سیگنال دهی کند . امتیاز هر دو تکنولوژِی هم توسط سونی خریداری شده . در حقیقت بیشتر امکانات و احتیجات CELL توسط همین 2 تکنولوژیِ فراهم میشود که بخشی از قدرت CELL مدیون شرکت ( مبدع 2 تکنولوژِی فوق ) است . در ضمن این حافظه تامین کننده اصلی حافظه سیستم است .

RSX :

این پردازشگر گرافیکیدر سمت چپ CELL قرار دارد و ساخت NVIDIA و در قسمت بالای تراشه SONY IO BRIDG برای ارتباطات محلی قرار گرفته .
این حافظه یک موتور گرافیکی 550 MHZ بر مبنایانویدیا است . یعنی همان معماری مورد استفاده در سری GEFORCE 7800 . . 4 حافظه گرافیکیدر بسته RSX جمع شده اند که تمام 256 MB حافظه مورد نیاز GPU را فراهم میکند .PS3 هم مثل XBOX360 کنترولر حافظه را درون موتور گرافیکی تعبیه کرده .همچنین در PS3 یک حافظه سامسونگ با 128 MB وجود دارد که بیانگر ان است که این کنسول به طریقی از این حافظه استفاده میکند .

این چیپ دارای سرعت هسته 550 MHZ (در PS2 این عدد برابر147 MHZ می باشد) که با256MB حافظهDDR3 و با سرعت 700MHZ و 400MHZ در هنگام DDR Rate ارتباط بر قرار می کند.تبادل اطلاعاتی چیپ با حافظه در هر ثانیه برابر 4/22GHZ می باشد. نکته هایی که باعث شده بازی های اختصاصی PS3 از گرافیک خیره کننده ایی برخوردار شوند به خاطر این است که RSX اجازه دارد که اگر گرافیک بازی بسیاربالا بود و هر موقع که قدرت کامل خود یعنی 550MHZ استفاده کرد و باز همنتوانست پاسخ گوی گرافیک باشد ان وقتRSX میتواند به صورت خود کار (فقط درصورت نیاز) از256MB حافظه اصلی سیستم استفاده کند بازی هایی مانند : Killzone 2 وUncharted 2 از این قابلیت استفاده می کنند. همچنین PS3 دارای 7 عددSPE (در قسمت قبل به طور کامل توضیح داده شد) هست که به صورتدلخواه می تواند برنامه ها را در ان ها تقسیم بندی کند همین قابلیت باعث شده گرافیک بازی های PS3 بسیار چشم نواز و خیره کننده باشد در حالی که تعداد Pixel Shader در PS3 کم هست و به خاطر همین امر سازندگان از تکنیک Deferred Rendering استفاده می کنند که ما در اینجا به بررسی این تکنیکنمی پردازیم (از حوصله این مطلب خارج است چون این تکنیک فوق العاده پیچیدهاست و نیاز به یه بحث مفصل دارد.)فقط این را بگم که سازندگان توسط اینتکنیک توانسته اند از تمام قدرت Cell به واسطه چهار و نصفی ازSPE ها رامورد استفاده قرار دهند.RSX در هر ثانیه با حافظه خود (VRAM) ، 20GB/S برای نوشتن اطلاعات و 16GB/S برای خواندن اطلاعات تبادل اطلاعاتی دارد. خودRSX با Cell نیز در هر ثانیه 35GB/S تبادل اطلاعاتی دارد( در ضمن اعداد بالا همگی حد اکثر پهنای باند هستند).


RSX ساخت NVIDIA توانایی اجرای بازی هایی که با OpenGL/ES و NVIDIA CG OPENGL نوشته شده اند را دارد (این زبان ها نوعی رابط گرافیکی هستند که PS3 فقط میتواند ان ها را بخواند و برنامه نویسان باید از این رابطگرافیکی برای ساخت بازی استفاده کنند.) البته نباید فراموش کرد که نسل نو Shader ها که با نام Unified شناخته می شود تنها توسط برنامه NVIDIA CG قابل استفاده در بازی هستند PS3 تنها میتواند بازی هایی را اجرا کند کهموتور فیزیک ان ها AGEIA PhysX ، SDK ، NovodeX و موتور فیزیک معروف وبسیار قویHavok باشد.(توضیح: این موتور ها معروف ترین موتور های شبیهسازی فیزیک در دنیا هستند در ضمن تمامی موتور های ذکر شده در X360 همقابل استفاده هستند مقیاس لود این موتور ها از عمق Z هست.

RSX دارای تکنیک های SM3 ، Cine FX4 ، HDR ،Intel lisample است (هر کداماز این تکنیک ها در بازی یک کار را انجام می دهند برای مثال تکنیک HDR دربازی باعث می شود که نور خورشید چشم را بزند و یا نور منعکس شده از ابدریا خیره کننده باشد.) که همگی در G70 مورد استفاده قرار گرفته اند. در RSX از Shader Pipline 24 استفاده شده است (به جای Shader Pipline 16 در PS2) که هر Pipline عملکردی برابر 7/5OPS (Operation Per Sec) دارد کهدر مجموع عملکرد کل Pipline ها برای 136OPS است. در RSX ، 302 میلیونترانزیستور قرار گرفته است. (در PS2 این عدد 43 میلیون هست که GPU ان بانام Graphics Synthesizer شناخته می شود.) در ضمن ممیز شناور RSX برابر1/8TFLOPS می باشد. تصویر زیر مهم بودن افکت HDR را در یک بازینشان می دهد.

بازیها درps3 به طرز شگرف اوری واقعی هستند و این امر به خاطر شیدر هایی استکهps3 میتواند در هر هزارم ثانیه پردازش کند GPU درps3 به لطف 7 SPE ان قدر قدرتمند هست که شیدر های بی شماری را در بازی اجرا کند چون هر SPE قدرتش 3/2GHZ هست ، RSX می تواند بازی هایی با تعداد شیدرها و شش ضلعی هایبی شماری را تجزیه و تحلیل کند همچنین افکت اب در PS3 درSPE ها اجرا میشود که سازند گان بازی God Of War 3 اعلام کرده اند که بهترین طراحی ابدر تاریخ بازی های کامپیوتری را شما در این بازی خواهید دید در ضمن ماقبلا هم شاهد بازی هایی مانندUncharted بوده ایم که از شیدر های بسیارقدرتمندی برای افکت اب استفاده کرده بودند ولی Uncharted با ان همه شیدرهای فوق پیشرفته و تعداد شش ضلعی های فوق تصور تنها از 30 درصد قدرت اینغول سیاه (PS3) را مورد استفاده قرار داده بود!! همچنین سازندگان بازی God Of War 3 اعلام کرده اند که برای ساخت مدل کریتوس در این بازی از 30000 هزار چند ضلعی و شیدرهایی فوق العاده قوی و زیبا استفاده کرده اندکه شما با دیدن مدل کریتوس حیرت زده خواهید شد این شیدر ها و شش ضلعی هاهمه به لطف قدرت بالای RSX محقق شده اند این بازی از اخرین امکاناتps3 بهره می برد که به گفته سازندگان ان مدل کریتوس در هیچ کنسولی به غیراز ps3 قابل لود نیست!! چه برسد که بخواهند بازی را روی کنسول دیگری اجراکنند!!!!PS3 می تواند به مدد قدرت Cell و به واسطه سرعتRSX بیش از 100نفر را به راحتی اب خوردن در یک صحنه پردازش کند!! همچنینPS3 قادر بهپردازش و تجزیه تحلیل دستور های بسیار پیچیده است همچنین این کنسول میتواند محیط هایی را اجرا کند که از لحاظ جزییات و گرافیک هر بیننده ایی رامیخکوب کند.)


Xenon و RSX توانایی ساختن تصویر در رزولشن های مختلف را دارند. یعنی هر دوکنسول قابل استفاده بر روی تلوزیون های 21 اینچ معمولی (SDTV) تا 70اینچ پلاسما (HDTV) هستند. هر دو کنسول تمامی حالت های تصویری اعماز480P ، 720P ، 1080i و1080P را ساپورت می کنند.





پردازنده گرافیکی RSX در کنسول PS3


پردازش گر صوتی ps3 :

صدادر PS3 کیفیتی فوق العاده بالا دارد در PS3 صدا ها توسط SPE ها کدگذاری می شوند و به 3 صورت دالبی DST ، 5/1 کاناله معمولی و قابل تبدیلبه 7/1 کاناله و همچنین سیستم کد گذاری جدید و بسیار با کیفیتی به نام LPCM که فقط مختص پردازنده Cell می باشد (از این سیستم در بازی God Of War 3 هم استفاده خواهد شد و ما شاهد موسیقی های فوق العاده با کیفیت دراین بازی خواهیم بود) صدا در PS3 به صورت 32Bit کد گذاری شده و حداکثر کیفیت ان 30KBPS است و توسط پورت Digital Out در پشت PS3 قابلانتقال به سیستم های صوتی می باشد. PS3 از 256 کانال صوتی بهره می برد ومی تواند هر فایل صوتی به راحتی MP3 و WMA را بخواند.

اما این پردازنده از صدای دالبی دیجیتال پشتیبانی میکنه و تا جایی که من شنیدم و اطلاع دارم نمیتونه از سیستم 7/1 کاناله پشتیبانی کنه . و همین طور از صدای سوراند ( فراگیر ) هم پشتیبانی نمیکنه .

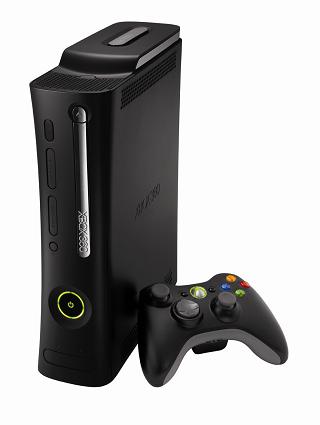

اما مایکروسافت : XBOX 360




پردازنده مرکزی :

نام رسمی این پردازنده XNON است که IBM به ان waternoose میگوید .
این پردازنده سه هسته دارد که بر اساس ساختاریا همون ابر کامپیوتر ها با فناوری ساخت 90 نانومتر ( در ابتدا ) و در حالحاضر ( 65 و حتی 45 نانونمتر ) هم تولید شده که از 165 میلیون ترانزیستوربهره میبرد .این پردازنده به صورت موازی و با فرکانس 3.2 گیگا هرتز کارمیکند که قدرت بالایی را در پردازش محاسبات پیچیده به ان میدهد .

CPU مخصوص X360 دارای 165 میلیون ترانزیستور (در مقابل 9 میلیون Xbox که با نام Xbox Pentium 3 شناخته میشود)1MB Cash سطح دومبه صورتShare بین سه هسته منطقی و دو عدد Hardware Threads برای هرهسته میباشد و در کل 6 عدد Hardware Threads وجود دارد.Cash سطح اول نیز 64KB برای هر هسته است که در نوع خود بسیار عالی میباشد(برای چنینپردازنده ایی) و همچنین 3KB برای دستورات و 3KB برای پردازش اطلاعات.
Xenon در هر ثانیه 512MB حافظه Share Ram و حافظه گرافیکی 6/21 GB/S تبادلاطلاعاتی دارد که FSB و PHY ان با فرکانس بسیار عالی و باور نکردنی 4/5 GHZ کار میکند!!(این مورد واقعا عالی هست و میتوان ان را همانند CPU هایبسیار قوی و اورکلاک شده یاد کرد دلیل عرضه بازی های مثل Crysis و Alan Wake روی X360 به خاطر همین فرکانس و پردازنده میباشد).
توان عملیاتیXenon برابر1TFLOPS است (درXBOX تنها2/9 GFLOPS میباشد) که به گفته کلیفی بلزنسکی (کارگردانبازی Geow 2 ) ،در حال اجرای بازی فوق العاده سنگینGears Of War 2 تنها 70 الی 75 درصد قدرت محاسباتی Xenon مورد استفاده قرار میگیرد. هر چنداین عدد در مقایسه با Cell خیلی کمتر هست اما در عمل Xenon قدرت بیشتریدارد.درXenon برای هر هسته یک VMX با ثبات 128 وجود دارد. در ضمن 384بیت رجیستر درXenon وجود دارد. هر دو CPU در هنگام بی کار بودن خط لولههای PIP LINE رو خاموش میکنند تا در مصرف برق صرف جویی شود. هر دو CPU تاپایان سال 2006 به صورت 90NM ساخته می شدند اما از اغاز سال 2007 ،Xenon با فناوری 65NM ساخته شد که گرمای کمتری دارند و فشار بسیار کمی رویسیستم خنک کننده ابی وارد میکند. در مقابل Cell نیز از اواسط سال 2007 بافناوری 65NM به عنوان قلب تپنده درPS3 قرار گرفته است.

هر چندXBOX 360 بیشتر روی MULTI THREADING (انجام چند کار به صورت هم زمان) تاکید دارد که البته قدرتانجام چنین کاری را نیز دارد. البته نباید فراموش کرد که Xenon از بین 6 THREAD تنها میتواند 4 عدد THREAD سنگین و حجیم را با حد اکثر قدرت انجامدهد و سه عدد دیگر باید عملیات نه چندان سنگین (مثلا غیر گرافیکی) باشد تاانجام عملیات دچار مشکل نگردد.

همان طور که می دانیم هر CPU ، دو دستهعملیات انجام می دهد. یک مورد مسایل کم اهمیت تر مانند :AI ، کنترل شخصیتو ... یک مورد دیگر پردازش و طبقه بندی اطلاعات بازی و اطلاعات گرافیکی وفرستادن ان به GPU برای پردازش. در اینجا باز همXenon برتری دارد و بهلطف Cash دوم بزرگتر هسته های اصلی، میتواند تعداد بیشتری از عملیاتمانند فیزیک، هوش مصنوعی, و کنترل شخصیت ها در مقایسه با Cell ذخیره و ... انجام دهد و این به این معنی است که بازی ها روی X360 دارای فیزیک،هوش مصنوعی، کنترل شخصیت بهتری هستند.

Test Debug : این واحد تنها در Xenon وجود دارد و از هسته های مرکزی جداهست و هنگامی که هسته ها اعمال گوناگونی را انجام می دهند وظیفه ان کنترلو از بین بردن خطاهای احتمالی است که ممکن است هنگام اجرا کردن عملی بهوجود اید. این قسمت برای بالا بردن سرعت رفع خطاها کاربرد دارد و اصلاهسته های مرکزی را در گیر نمیکند. و سرعت ان برابر هسته های مرکزی است (3/2 GHZ )


واحد پردازش گرافیکی : GPU :

XENOSنام اختصاصی واحد پردازشی کنسول XBOX 360 است و شرکت ATI انرا طراحی و ت ولید کرده . این پردازنده در شرکت ATI ، R 500 نامیده میشود و در واقع از سری 500 ATI است .سرعت ساعت ان 500MHZ (این مقدار در XBOX برابر 233MHZ و درPS3 550MHZ می باشد) می باشد.
چیپ ست این کارت دارای 2 ساختارجداگانه هست . قسمت اول مربوط به واحد پردازش گرافیکی که بیشترین فظا رااشغال کرده و قسمت دوم هم حافظه سریعی است به نام EDRAM که به نوعی مثل برگ برنه برای XBOX 360 به حساب میاید.
چیپ XENOS در مجموع دارای 315 میلیون ترانزیستور است که از این مقدار 50 میلیون ان مربوط به حافظه EDRAM است . واحد پردازش گرافیک XBOX 360 در فرکانس 500 مگاهرتز کار میکند .


حافظه GDDR3 با سرعت 700MHZ (400MHZ در هنگام DDR Rate) که مقدار حافظهگرافیکی با حافظه سیستم 512MB و به صورتShare می باشد.Xenon دارای سرعتانتقال اطلاعات از رم برابر 32GB/S است. Xenon از 232 میلیونترانزیستور ساخته شده است (در مقابل 60 میلیون XBOX ) که هسته ان از 48عدد Shader Pipline تشکیل شده که هر Pipline عملکردی 2OPS دارد که درمجموع توانایی به 96SOPS می رسد. ممیز شناور Xenon برابر 6/1TFLOPS است.(در XBOX تنها 4 عدد Pixe Pipline وجود دارد.) این GPU در هر ثانیهمجموع 21.6GB/S با CPU تبادل اطلاعاتی دارد و با Sought Bridge برابربا 1S/GB و EDRAM که مقدار ان 1MB است 26S/GB تبادل اطلاعاتی دارد.


XBOX360 از دو گروه زیر مجموعه DirectX به نام هایUnifeid Shader وGeometry Shader پشتیبانی کامل میکند همین امر باعث شده تا بازی های اختصاصی این کنسول مانند Alan Wake ازروشنایی و نور پردازی پیچیده ایی استفاده کنند و بازی ها رویXBOX360 دارای روشنایی بیشتری (دقت کنید روشنایی بیشتر نه گرافیک) باشند





پردازنده گرافیکی XBOX 360


حافظه EDRAM :

در کنار واحد پردازش گرافیکی ، حافظه 10 مگابایتی EDRAM هست که با سرعت 30 مگاهرتز کار میکند .
این حافظه از 2 بخش اساس ساخته شده است :

حافظه :
1- در این قسمت اطلاعات کلی مورد نیاز برای پردازنده گرافیکی ذخیره میشود . علاوه بر این قسمت اطلاعات که در بخش LOGIC ذخیره میشود هم در این قسمت نگه داری میشود .

واحد منطقی :
2-این واحد پردازشی توسط شرکت NEC در ساختارطراحی شده و وظیفه ان ، پردازش قابلیت هایی همچون رنگ تصاویر ، امیختنپرتوهای نوری برای افزایش کیفیت و دقت تصاویر و تصحیح سطوح ناصاف به صورتسخت افزاری است . هدف از طراحی این واحد پردازشی اجرای روانتر تصاویر سهبعدی در بالاترین کیفیت و بیشترین میزان فریم است .





حافظه فوق العاده پر سرعت EDRAM


سایر مشخصات اصلی این پردازنده گرافیکی :

48 مسیر پیشرفته موازی برای محاسبات پیشرفته گرافیکی ( که به دلیل ساختار موازی بودن پردازنده هست )
2- معماری سایه زنیمشترک که امکان پردازش دستور العمل های سایه زنی پیکسلی و راسی را در هریک از لوله ها میسر میسازد . ( در این حالت هر یک از 3- لوله های پردازشی، قابلیت انواع سایه زنی پیکسلی و راسی را پیدا میکنند ).
4- پشتیبانی کامل از سایه زن نسخه 3 ( یا SHEDER MODEL 3 )
5- قابلیت پردازش 48 میلیارد دستور العمل سایه زنی در ثانیه .
6- امکان پردازش 500 میلیون مثلث در ثانیه ( برای تصاویر سه یعدی و پیچیده ).
7- داشتن TEXEL FILLRATE در حدود 8 گیگاتکسل در ثانیه .
8- میزان PIXEL FILLRATE شانزده گیگاتکسل در ثانیه برای پردازش بازی های پیچیده .
و.............

حافظه :
این کنسول مجهز به 512 مگابایت حافظه از نوع GDDR3 با فرکانس کاری 700 است . این حافظه هارو شرکت سامسونگ ساختهاست .

پهنای باند :
پهنای باند حافظه موجود در EDRAM و واحد LOGIC ( منطقی ) وجود دارد ، در حدود 256 گیگابایت در ثانیه است که ارتباط سریعمیان این 2 را بر قرار میکند. از طرفی واحئ پردازش گرافیکی با پهنای باند 32 گیگابایت در ثانیه با واحد منقط در ارتباط است .

هم چنین پهنای باند بین حافظه گرافیکی و پردازنده در این کنسول 22/4 گیگابایت در ثانیه است.
واحد پردازش گرافیکی و پردازنده مرکزی در این کنسول ، با پهنای باند 21/6 است و با هم در ارتباطند.



CPU کنسول XBOX 360


واحد پردازش صوتی :

این واحددر XBOX 360 از دقت 48 کیلوهرتز و شانزده بیت در هنگام بخش فایل های صوتی پشتیبانیمیکند که نوع ان 32 بیتی است و در هر ثانیه میتواند 256 وع صدای مختلف راپخش کند . این پردازنده از صدای دالبی دیجیتال و 5/1 کاناله پشتیبانی میکند و همین طور پشتیبانی از صدای فراگیر ( سوراند ).
صدادرXBOX360 در خود هسته های اصلی با تکنیک Compression XMA به صورت Real-Time کدگذاری می شود. مثلا افکت دالپر (شدت صدا با توجه به فاصله) را در نظر بگیرید. اگر دو شخصیت بازی در کنار یکدیگر تیر اندازی کنند،بچرخند و تیر اندازی کنند با بخرند، میزان شدت صدا و این که کدام کانالصدا باید به کدام بلند گو فرستاده شود، دقیقا محاسبه می شود. صدای خارجشده از Xenon ، 5/1 کانال دالبی دیجیتال بوده، به صورت 32Bit کدگذاری میشود و کیفیتی برابر 30KBPS دارد که در بازی هایی که تکنیک صدا گذاری XMA را پشتیبانی می کنند(تکنیک فرمت استاندارد همه بازی ها DirectX 9-10) اینکیفیت به 16 بیت و 4KHZ تغییرمی کند. در این کنسول در هنگام چت در بازیصدا در CPU کد گذاری می شود نه از طریق موتور بازی. در XBOX360 بر خلاف PS3 هیچ پورت خروجی صدایی از قبیل Audio-HD و DVI وجود ندارد.(اینواقعا یک ضعف برای XBOX360 به شمار می رود.)

در عوض Xenon ازفشرده سازی 6/1 برای صدا های با کیفیت پایین 14/1 برای صدا های با کیفیتبالا استفاده می کند که در بین کارت های صدا های با کیفیت نیز کم نظر است



و حالا مقایسه کامل این دو کنسول از لحاظ گرافیک:






هر دوGPU از حالت 4X ***** Multisampling Anti Aliasing استفاده می کنند و Vertex Shader انها 8عدد می باشد. (وظیفه این ***** این است که بازی را شفاف تر لبه های دندانهدار را نرم تر و پوست و لباس های شخصیت های بازی را طبیعی تر جلوه دهد.) هر دو دارای فناوری 90nm هستند (البته شرکت های سونی و مایکرو سافتبرنامه هایی برای 65nm کردن این کنسول ارایه کرده اند که ما شاهد کنسولهایی با فناوری 65nm هستیم که کمتر داغ می کنند و برق کمتری مصرف میکنند.) هر چند که طبق گذارش مایکرو سافت تمامی بازی های رو کنسول X360 تنها از 60 الی 65 درصد قدرت این کنسول استفاده می کنند!

حتما شمامی دانید که وضوح تصویر، شفافیت، روشنایی، میزان نور و ... همه به خاطرپیکسل هاست هرچه تعداد پیکسل ها بیشتر باشد شفافیت بیشتر است GPU دروناین دو کنسول تصاویر را خلق می کند و در هر هزارم ثانیه میلیارد هاعملیات محاسباتی ریاضی را انجام می دهد تا شما بر روی صفحه نمایش شاهدتصاویر دلخواه باشید GPU های این دو کنسول از بزرگترین GPU های نسل قبلهستندGPU های این دو کنسول توانایی اجرای پیکسل های شش ضلعی با کیفیت رادارند ما در اینجا سه نوع از مهم ترین پیکسل ها را برای شما توضیح میدهیم البته قبل از اینکه وارد بحث بشویم و به معرفی این نوع پیکسل هابپردازیم اجازه دهید کمی توضیح در باره ساخت پیکسل در کنسول ها به شمابدهم (البته توضیح کامل در قسمت ساخت تصاویر داده شده است.) : تصاویر درکنسول PS1 به صورت مربع مربع ساخته می شدند و به خاطر همین در هنگام بازیکردن با کنسول PS1 ما بعضی وقت ها شاهد این بودیم که تصاویر مربعی میشدند و کیفیت تصاویر خیلی پایین بود همچنین در کنسول PS2 تصاویر به صورتمثلث ساخته می شدند و بسیار ریز تر بودند و همین امر باعث بالا رفتن کیفیتتصاویر درPS2 شده بود اما در این دو کنسول نسل جدید تصاویر به صورت ششضلعی ساخته می شوند ساختن تکه تکه تصاویر به صورت شش ضلعی کاری است فوقالعاده پیچیده که به مدد قدرت گرافیکی بالای این دو کنسول نسل جدید امکانپذیر شده است ساخت تکه های شش ضلعی همگی درGPU انجام می شوند و کیفیتتصاویر شش ضلعی فوق العاده بالا هست حال به معرفی دو نوع از پیکسل هایی کهدر این دو کنسول یعنی X360 و PS3 پردازش می شوند می پردازیم:


Verticle که هر GPU میتواندبسازد در RSX برابر 940 میلیون و درXenon برابر 900 میلیون هست. (ایننوع پیکسل در مقدار روشنایی و وضوح تصویر تاثیر می گذارد.) Pixel fill rate در هرGPU به ترتیب 8.88 میلیارد (RSX) و 800 میلیارد (Xenon) در هرثانیه است که این عدد از فرمول CLOCK ضربدر ROP به دست می اید.( این نوعاز پیکسل در کیفیت یک بازی بسیار مهم است و بازی سازان از این فرمول برایتشکیل نور پردازی یک بازی استفاده می کنند که کار فوق العاده پیچیده وطاغت فرسا یی هست.) می رسیم به اخرین نوع یعنی Texture fill rate در هرثانیه بر حسب میلیارد که از رابطه Pixel Pipline + Clock به دست می ایدبه ترتیب 2/13 (PS3) و 00/24 (XBOX360) هست. (علت این اختلاف تفاوت در Pixel Pipline هست در ضمن همین مقدار در X360 باعث می شود بیشتر بازیهای مولتی پلتفرم بر روی X360 دارای مقدار فریم و چند ضلعی بیشتری باشندهمچنین این مقدار روی شفافیت تصاویر تاثیر می گذارد.) تصویر زیر اخل RSX را نشان می دهد RSX از سنسور های بسیار زیادی استفاده می کند این کارتگرافیک بسیار پر قدرت و سریع می باشد:


Xenon و RSX توانایی ساختن تصویردر رزولشن های مختلف را دارند. یعنی هر دو کنسول قابل استفاده بر رویتلوزیون های 21 اینچ معمولی (SDTV) تا 70 اینچ پلاسما (HDTV) هستند. هردو کنسول تمامی حالت های تصویری اعم از480P ، 720P ، 1080i و1080P راساپورت می کنند.

هردو GPU وظایف انجام عملیاتی گرافیکی را بین خودشان و CPU تقسیم می کنند. در این کنسول ها وظیفه Pixel Shading بر عهده CPU هست. در حالی که تکمیلتصویر نهایی، محاسبه شش ضلعی ها و مثلث های ریاضی، قرار دادن افکت ها و ... بر عهده GPU هست. در بیشتر بازی ها (95 درصد) شروع تصویر سازی و لوداز مقیاس Z (عمق) صورت می گیرد. موتور های فیزیکی که قبلا به توصیف ان هاپرداختیم از این روش استفاده می کنند این روش درCPU (درCell درSPE ها) انجام می شود. موتور بازی در موقع لود کردن فقط محیط اصلی را لود می کندیعنی CPU و GPU در این دو کنسول موقع لود بازی فقط تکسچر کل بازی (محیطکل بازی و نقشه) را لود می کنند لود اشیا، صداها و ... همه بعد از لود شدنو در موقع بازی کردن اتفاق می افتد.



چگونگی کارکرد پردازنده RISC در این دو کنسول؟


یکی از مشخصه های پردازنده RISK توانایی ان در به کار گیری یک خط لولهدستورالعمل است. به دلیل اینکه دستورات این گونه پردازنده ها ساده استتعداد دستورات کمتری در یک سیکل ساعت اجرا می شوند (که سرعت انجام اینکاربرابر با سرعت یک دستوردر هر پالس ساعت است) و دستورات انتقال داده (کهالبته تنها بهLoad و Store محدودند) به سه یا چهار مرحله برای بارگذاری در خط لوله نیار مند هستند. البته این طور نیست که دستورات در یکپالس ساعت از حافظه بر داشت و یا اجرا شوند. بلکه اغاز هر دستور با یکپالس بوده و هدف خط لوله برای انجام این کار حرکت به سوی اجرای دستورات درهر پالس ساعت است. یک خط لوله (خط لوله Cell ) پردازنده PPE همانندپردازنده P4 بیشتر وقتش را صرف این میکند که دستورات را به هسته اجرایی (محل اجرای دستورات) برساند. اما بر خلاف P4 که یک و نیم چرخه ساعت تاخیریا Latancy داشت این خط لوله دو چرخه ساعت تاخییر دارد. این زمان زیادنیست اما افزایش زمان تاخیر باعث خالی ماندن PIP LINE و اجرای دوبارهدستورات می شود. در ضمن این اتفاق زمانی می افتد که زمان تاخیر بیش از 4مرحله زمانی گردد.


برنامه نویسان چگونه از قدرت سخت افزاری این دو کنسول استفاده می کنند؟

شباهتهای این دو پردازنده در بعضی قسمت ها اتفاق عجیبی نیست. پردازنده Xenon نیز مانند Cell یک RISK است. منتهی با این تفاوت که برنامه نویسان برایبرنامه ها و کامپایلرهایی که میخواهند روی Xenon اجرا شوند باید وقتبیشتری بگذارند. چون اولا باید برنامه ها را به صورت موازی بین سه هستهپخش کنند و دوم اینکه از هر سه هسته حد اکثر استفاده را ببرند و طوریوظایف هسته ها را مشخص کنند که تداخلی به وجود نیاید. مثلا میتوانندپردازش AI (هوش مصنوعی) را بین سه هسته تقسیم کنند و خود این سه هسته ازطریق پیغام فرستادن به Cash و مطلع شدن از وضع یکدیگر کار را پیش ببرند.

در حالی که در Cell یکSPE میتواندروی فیزیک کار کند و دیگری بر روی صدا و دیگری بر روی هوش مصنوعی و درحقیقت هیچ توازنی بین ان ها وجود ندارد و این بستگی به سلیقه برنامه نویسدارد که از هرSPE چه استفاده ایی ببرد. البته زیاد خوشحال نشوید! چونCel l تنها دوThread را میتواند انجام دهد و برنامه نویسان باید زحمت بیشتریبکشند و فیزیک و AI را بسیار فشرده تر کنند و این خود به معنی پایین امدنکیفیت کار میشود (در ضمن به خاطر همین است که بازی ها روی X360 براق ترهستند) تا Cell بتواند انها را همزمان با کار های دیگر انجام دهد. در ضمنهر دو CPU با کمبود فضای Cash رو به رو هستند و برنامه نویسان بایداز1MB حافظه Cash برای فیزیک، کنترل ، هوش مصنوعی ،کنترل شخصیت ، موتوربازی ، و کد های گرافیکی بیشترین استفاده را ببرند و خود این کار یعنی جنگدرست حسابی با سخت افزار! البته این مشکل در مورد هسته اصلی Cell حاد ترنیز هست.


نکته :
هردوGPU از حالت 4X ***** Multisampling Anti Aliasing استفاده می کنند و Vertex Shader انها 8 عدد می باشد. (وظیفه این ***** این است که بازی راشفاف تر لبه های دندانه دار را نرم تر و پوست و لباس های شخصیت های بازیرا طبیعی تر جلوه دهد.





نکته 1 :


-3 ROP (Raster Operations Pipeline) :
این واحد اخرین قسمت برای رندر یکمحصول 3D (سه بعدی) هست. Pixel Pipline اطلاعات مربوط به Pixel و Texel را دریافت کرده و با عملیات ماتریس انها را به پیکسلی که قرار استروی مانیتور نمایش داده شود تبدیل می کند.هرROP مانند یک کارگر عمل میکندکه بافر ذخیره شده در رم را گرفته و عملیاتی روی ان انجام می دهد. توجهداشته باشید که تعداد ROP ها و Pixel Shader و Texture Unti شاید دربعضی GPU ها با هم برابر نباشند اما انها طوری عمل می کنند که انگارتعداد شان با هم برابر است برای مثال این اعداد در PS3 برابر:

ROP :16 - Vertex Shader :8 - Pixel Shader : 24
و این اعداد در xbox360 برابر :

ROP :16 - Vertex Shader :8 - Pixel Shader : 48

( به خاطر همین اختلاف هست که بازی ها روی x360 دارای چند ضلعی ها و روشنایی بهتری هستند).


نکته 1 :

Pipeline :خط لوله گرافیکی است که در طی چندین مرحله با انجام محاسبات مختلف (مانند انواع انتقال ها، مقیاس ها، نور پردازی ها، بافت زنی ها و ...) ازیک مختصات سه بعدی و یک دور بین مجازی مسقر، تصویری دو بعدی از دید اندوربین برای رسم در صفحه نمایش تولید می کند.


نکته 3 :

چگونگی ساخته شدن تصاویر در این دو کنسول :

قبلااز اینکه به ساخته شدن تصاویر بر روی XBOX360 و PS3 بپردازیم بهتر است ابتدا به ساخته شدن تصاویر بر روی کامپیوتر ها را بررسی کنیم:

دریک بازی 3D (سه بعدی) هنرمندان از برنامه های 3D Rendering برای ساختکاراکتر ها و Object ها بهره می برند. هر شیئ ساخته شده در کامپیوتر به Polygon تبدیل می شود و در رم کامپیوتر به صورت اطلاعات Vertices تبدیلو ذخیره می گردد. هنگام نمایش تصاویر این اطلاعات از رم کامپیوتر به صورت Vertex زیر نظر CPU که موتور رندر بازی را اجرا می کند به GPU منتقل میشوند. تصویر رندر شده به مانیتور فرستاده می شود. این کار چند مشکل عمدهدارد. اول اینکه هر شیئ باید در رم ذخیره شده و سپس برای نمایش به صفحهبرود که این خود مقدار زیادیرم و برای انتقال اطلاعات به GPU هم پهنایباند بسیار زیادی نیاز دارد.

این مشکل در کنسول ها نیز حاد تر هستچون رم 2GB کاپیوتر را نمی توان با 26MB رم PS3 مقایسه کرد! هنرمندانهم برای اینکه از سد این مشکل بگذرند اقدام به کپی کردن شیئ در محیط کردهو باعث به وجود امدن محیط های تکراری و یکنواخت می شوند.مثلا یک درخت یایک کاراکتر را به وجود اورده و بقیه را هم کپی می کنند. ایجاد تنوع درطراحی ها ضمن اینکه بودجه بازی را سرسام اور افزایش می دهد تازه مقدارمورد نیاز رم و هارد دیسک را نیز بالا می برد.(بودجه ساخته شدن ساده ترینبازی برای دو کنسولxbox360 وps3 بیش از 20 میلیون دلار می باشد!!)



راه حل کنسول های نسل جدید این است:

اطلاعات در رم وجود دارد اما قبل ازGPU بهCPU فرستاده می شود و در انجاCPU کارپردازش تصویر (البته نه به صورت کامل) را انجام می دهد. به طور مثالاطلاعاتVertex را مورد پردازش قرار می دهد.RAM تمامی اطلاعات از قبیلسایز یک درخت، میزان شاخه ها و زاویه های ان را در خود ذخیره میکند و CPU (یک یا حد اکثر دوThread خود) انها را مورد پردازش قرار می دهد.خود همین Thread ها یکسری اطلاعات پردازش شده را به GPU می فرستد و در ان جا GPU عملیات رندر و ***** و... را انجام خواهد داد. توجه داشته باشید کهاطلاعات از طریق L2Cash به GPU فرستاده می شوند که بسیار سریع تر ازپهنای باند حتی با فرکانس 5/4GHZ کار میکند!! مزیت این روش ذخیره کمتراطلاعات در RAM برای ارسال به GPU است. البته این اطلاعات توسط CPU نیزفشرده شده و در GPU باز می شود و این امکان را به بازی سازان می دهد تاتا از RAM محدود کنسول ها نهایت استفاده را ببرند. البته این طور نیست که Cash توسط Vertex پر شود. بلکه هنگامی که اطلاعات جدید وارد می شودهمان مقدار اطلاعات پردازش شده سریعا به GPU فرستاده می شود و این چرخههمین طور ادامه می یابد و CPU همیشه اطلاعات بیشتری در مقایسه با مقداردر خواستی وارد GPU می کند.





توضیح 1 :



(( نکته های زیر رو دوست خوبمون (8030 ) اضافه کردنکه ازشون ممنون هستیم . ))


1- بدست اوردن مقدار محاسبات شناور cpuکامپیوتر خودتون :

برنامه رو از لینک زیر دانلود کنید .
برنامه رو اجرا کنید به هیچ گزینه ایی دست نزنید فقط روی استارت کلیک کنید نتایج یکی یکی پدیدار میشن هرنتیجه گویای مقدار محاسبه شناور تو یک ثایه هست که تو بازه های معینی حساب شده.

لینک دانلود برنامه :
http://downloads.guru3d.com/IntelBur....html#download


2- بدست اوردن مقدار محاسبات شناور cellوxenon :

این مقدار برای cell هست 230 gflop برای xenon هست 96 gflop .

مثلا : برای خودم که cpu چهار هسته ایی amdمدل phenom2 945 دارم این نرم افزار عدد 32.1000 نشون میده یعنی 32 gflopتعجب کردید نه!!!

معنای risk بودن پردازنده :

تعجب نکنید cpuکامپیوترهای شخصی اولن riskنیستن یعنی اصلا برای این موضوع بهینه سازی نشدن شما فکر کنید برای یه ماشین حساب مهندسی که نمیان از cpu کامپیوتر استفاده کنن از پردازنده بهینه سازی شده برای این منظور استفاده میکنن یعنی cpuکنسول باcpuکامپیوترهای شخصی از پایه وریشه تفاوتهای اساسی دارن.
این که میبینید cpuکنسولها پردازش شناورشون بالاست چون برای گیم طراحی شدن نه اجرای ویندوز یا نرم افزارهای اونها cpuکامپیوتر از معماری x86وx64پشتیبانی میکنن ولی cpuکنسولها ریسک هستند یعنی فقط وفقط محاسبه برداری!!!

چرا بردار ؟

چون مبنای پردازش بازی ها در کنسولها برای کنترل اجسام وابجکتها به صورت برداری هست البته برنامه نویسی برای هوش مصنوعی و موارد دیگه بصورت کد هست که بر عهده مرکز وقلب cpuیعنی ppeیا قلب powerpcهست ولی در کامپیوتر چه از لحاظ کنترل اجسام چه از لحاظ برنامه نویسی هوش مصنوعی به صورت کدهست.
حسن cpu کامپیوتر به سرعت محاسبه هست معماریx86وx64سرعت برق اسایی در محاسبات دارن برای همینه که اکثر بازی هایی که با کنسولها مشترک هستن از فریم بالاتری برخوردارن البته مسئله ایی که مطرح میشه اینه که قدرت کامپیوترهای شخصی بالاتر هست البته این موضوع بر میگرده به قطعات استفاده شده در کامپیوتر ولی در شرایط یکسان در واقع قدرتها یکی هست ولی سرعتها فرق میکنه .
در مورد سرعت در کنسولها این بر میگرده به یک بحث بسیار پیچیده که هم مربوط میشه به ظرفیت حافظه سیستم و هم محاسبات شناور که اگر بخوام درباره اش تو ضیح بدم باید تا صبح مطلب بنویسم ولی به همین اکتفا میکنم که علت اینکه حافظه سیستم یاramکنسولها اینقدر از نظر ما کم هست در واقع اینطور نیست از نظر ما اینطوری بر داشت میشه همین مقدار حافظه معادل 2گیگ یا 3گیگ رم در کامپیوترهایشخصی میشه.
چون اطلاعات در رم کنسولها به صورت مختصات نقطه هایی روی بردارهای xوyذخیره میشه که میره تو بحث لگاریتم ومشتق و انتگرال که یک پردازشگر با محاسبات بسیار بالا میخواد برای باز کردن این اطلاعات از رم کنسول حالا این یکی از دلایل اینکه چرا قدرت محاسبات اینcpuها چقدر بالاست.

برای اینکه تقریبا بفهمیم قدرتPS3 و XBOX 360 تو چه حدودی هست به این مثال ها توجه کنید :


مقدار محاسباتی که کنسول ps3میتواند در یک ثانیه انجام بدهد 630 gflopهست که اگر بخوایم مقایسه کنیم با کارت گرافیکهایی که تو این رده هستن میشه :

9800 gtxبا محاسبات 648 gflop
250 gts...704 gflops
260 gtx....715 gflop
450 gts...601 gflops
460 gtx...748 gflops
8800 ultra...576 gflops

خوب همینطور که میبینید قدرت پردازش کل محاسبات ps3از 8800ultraبالاتر واندازه 9800gtxو از 460 gtxکمتر هست.



یادم میاد سال 2007قیمت 8800ultraیه چیزی بین 599تا699دلار بود حالا شما قضاوت کنید کدوم برای بازی به صرفه تر هستن.

اما ایکس باکس 360 ببینیم تو چه حدودی هست :


کل محاسبات شناور این کنسول 336gflopهست علت اینکه مقدار این عدد از مقدار کنسول رقیب کمتر هست بیشتر بخاطر cpuاین کنسول هست چون cpuکنسول رقیب 230gflopهست ولی این96gflop.

اما مقایسه کارتهای گرافیک با XBOX 360
8800gts{g80}...346
9600gt....312
240gts....385
440gt...311


خوب همونطور که مشاهده میکنید 360حدود قدرتش مشخص شد یعنی بیشتر از و240gts9600ومعادل 8800نمونه مدل96شیدریش وقیمتشم در 2007 حدود 299دلار بود وکمتر از 240gts.
خوب همین طور که دیدید حدود قدرت 2کنسول مشخص شد.

منبع برای مقایسه با کارت گرافیکهای pc:
http://en.wikipedia.org/wiki/Compari...ocessing_units




این مقدار اعدادی که من بدست اوردم دقیقا همون مقدار واقعیه که این کنسولها میتونن پردازش کنن ( مقدار محاسبه شناور کارتهای amdرو بزارید کنار و فقط روی انویدیا تمرکز کنید ) .
با دیدن بازی GOD OF WAE 3 پلی استیشن3 دوباره مجبور شدم تحقیقاتتمو از نو شروع کنم
گرافیک این بازی من رو تکون داد و جدا از فن بازی چیزی که دیدم هر کارت گرافیکی نمیتونست این اشکال عجیب غریب محیطهای بشدت با کیفیت بالا نور پردازی عجیب با 60فریم رندر کنه اینو دارم جدی میگم چیزی که من تو کنسولها متوجه شدم برای بدست اوردن محاسبات شناورشون تقریبا همون سادگی کارت گرافیکهای انویدیا رو داره وزیاد پیچیده نیستن ولی در مورد AMD اینطور نیست.

در مورد اینکه بازیهایی مثل کرایسیز2 چرا رو 30فریم اجرا میشن علت های خودش رو داره یکی از بزرگترین علتهاش نو برنامه نویسی ونوع هضم کردن اطلاعات داخل کنسوله چون محاسبات برای باز کردن فایلها سنگینه نرخ فریم زیاد نمیتونه بیاد بالا این عامل نباید با کارت گرافیکهای پی سی مقایسه بشه حالا چون 30فریم میده یه 9500هم30فریم میده پس این دو برابرند نه این اشتباه هست.

ببینید روند ذخیره و خوندن اطلاعات در رم کنسول دائما با دی کمپرس کردن و کمپرسینگ انجام میشه و cpuزیر بار هست واگر بخواد بازی روی 60اجرا بشه اولن فشار وحشتناکی به cpuمیاد که که بدلیل فضای کم تهویه باعث مشکلات سخت افزاری میشه دوما فریم دائما کم وزیاد میشه که به قول خودمون دستگاه شروع میکنه به دک زدن وباعث فشار اومدن به پاور دستگاه وقطعات سخت افزاری دیگه میشه وعمر کنسول کم میشه انهایی که گفتم شایع ترین عواملشه.

(( از دوست خوبمون اقای 8030 بابت اطلاعات تکمیلی باز هم تشکر میکنیم . ))




توضیح 2 :



توضیحات زیر هم توسط DieDie و mehdihoo اضافه شده که ازشون تشکر میکنیم .


mehdihoo :


نکته ای که هست اینه که توانائی محاسبات شناور به تنهائی مشخصه و معیار مناسبی برای مقایسه پردازنده ها نیست ( حالا میخواد CPU باشه یا GPU).

سعی میکنم خیلی وارد جزئیات نشم (گرچه خیلی سخته)

نوع Instruction ها یا همون دستورالعملها هم تاثیر فوق العاده ای روی راندمان پردازنده داره.صرفا بالاتر بودن فرکانس کاری و محاسبات بیشتر ملاک نیست گرچه تاثیر به سزائی داره.
فرض کنید یه عملیات خاصی رو یک پردازنده تو 10 سیکل ساعت (Clock Pulse) انجام میده ولی پردازنده ای دیگه با یک دستور بهینه و اختصاصی ای که برای این عملیات داره میتونه اون رو تو مثلا 2 سیکل ساعت انجام بده.
منظور اینه که با تعریف دستورالعملهای اختصاصی برای عملیات خاص و با استفاده از منابع انحصاری میشه یه کار مشخص رو سریعتر انجام داد در حالی که هر دو پردازنده مثلا یک فرکانس کاری و قدرت محاسباتی یکسان دارن.

به این روش و تکنیک به صورت عام میگن RISC یا Reduced instruction set Computing. مثلا عملیات سایه زنی تو یه پردازنده با معماری و دستورات بهینه و اختصاصی برای این کار میتونه سریعتر از یه پردازنده ی دیگه با همون فرکانس ولی معماری و دستورات ضعیفتر انجام بشه.
این فقط یه اشاره بود به اینکه به نوعی معماری از توان محاسباتِ شناور مهمتره.(البته تعریف معماری وسیع تر و جامع تره ولی به صورت خلاصه اینطور گفتم تا خیلی وارد جزئیات نشیم)

یه GPU از نظر توان محاسباتی میتونه از یه CPU بهتر باشه ولی چون دستورالعمهای اون برای انجام کار های گرافیکی بهینه و طراحی شده نمیتونه کار یه CPU رو انجام بده. همین مسئله بین دو تا GPU هم میتونه اتفاق بیفته.

مثال دیگه از بین کارت های گرافیک میتونه این باشه که :
احتمالا دوستانی که بیشتر سررشته دارن میدونن که اصولا 2 نوع کارت گرافیک داریم. اونهائی که اصطلاحا برای ما و برای اجرای بهتر بازیهای کامپیوتری ساخته میشن ( مثلا سری GForce nVidia) و اونهائی که برای برنامه های محاسباتی مثل AutoCAD و برای رندرینگ ساخته شدن (سری Quadro از nVidia) خوب توانائی محاسبات اعشاری و شناور تو نوع دوم خیلی بالاتره ولی به سختی میتونن برای اجرای بازی ها استفاده بشن و بازده لازم برای این کار رو ندارن چون برای اینکار طراحی نشدن.
خب فکر کنم حالا بشه به این فکر کرد که فقط اعداد و ارقام و ضرب و جمع اونها ملاک مقایسه نیستند.

یه مثال دیگه اینکه 360 یه چیپ اختصاصی از کمپانی NEC داره (همون چیپ کوچیکتره روی چیپ GPU) که برای اِعمال یه سری از ***** ها ( عموما BLUR effect) استفاده میشه و خیلی سریع و تمیز خروجی لازم رو در اختیار پردازنده اصلیه گرافیک میزاره. برای همین هم هست که تو بازی های 360 شما حالتBLUR بیشتری دورادور آبجکتها میبینید و خیلی از بازی سازها از این تکنیک به نوعی برای پوشوندن ضعف های AA تو 360 استفاده میکنن و نتیجه خوبی هم داره در حالی که روی PS3 با برنامه نویسی مناسب برای هسته های جانبی میتونن AA تقریبا معادلِ 16X بوجود بیارن (MLAA).
نهایتا میبینیم که هر کدوم از اینها تکنیک های متفاوتی رو برای گرفتن خروجی مناسب بکار میبرن و به هیچ عنوان نمیشه فقط با ضرب و تقسیم به مقایسه پرداخت.



DieDie :

قدرت پردازنده 360 تو دستور العملهای جاسازی شده درون CPU این کنسول نهفته که میتونه خیلی از محاسبات پیچیده گرافیکی رو تقریبا Free (از نظر نیاز به پردازش) محاسبه کنه راجع به این دستور العملها و تحقیقاتی که در حدود 5 سال مایکروسافت بر روی بازیهای ویدئوی و نیاز اونها انجام داده توی این کتاب میتونید بخونید چون خیلی از کدهایی که بر روی PS3 نیاز به پردازش از راههای متعارف داره در 360 به صورت یک دستور العمل داخلی جاسازی شده چیزی مثل دستور العملهای جاسازی شده در پردازنده های 3D Now شرکت AMD در حالیکه پردازنده های اینتل قویتر بودن (روی کاغذ) ولی AMD یک سری دستور العمل عمومی مورد نیاز برای اجرای برنامه های 3D رو درون CPU جاسازی کرده بود در نتیجه روی گیم بهتر عمل میکرد در حالیکه سرعت کلاک و کچه خیلی کمتری داشت !!

از اینها گذشته ترفندهای دیگه هم از این دست در GPU ایکس باکس به کار گرفته شده به علاوه موتور سایه زنی با Level بالاتر که خیلی از افکتهارو سخت افزاری اجرا میکنه و ....
یا استفاده از Unified Shader که باعث میشه GPU اطلاعات مربوط به Vertex و Pixel رو در یک سیکل محاسبه کنه.

در مجموع اگر شما بخواین از این دو کنسول برای محاسبه هایی مثل حسابداری و یا آفیس استفاده کنید شاید PS3 قویتر باشه ولی وقتی صحبت از یک ماشین بازی میشه اونوقت 360 خیلی حرفا واسه گفتن داره که نمونشو دارین میبینین.
راجع به تکنیکهای AA تو 360 از تکنیکهای مختلف زیادی استفاده شده مثل AAA که یک تکنیک ضد دندونه روی CPU هست که در بازی Metro 2033 روی این کنسول به کار رفته یا تکنیک DLAA که شبیه MLAA هست که در بازی Star Wars TFU2 روی این کنسول استفاده شد



نویسنده : hosseinbrusli
منبع اصلی منتشر شده : forum.bazicenter.com
منبع منتشر شده دوم : forums.sakhtafzarmag.com

آخرین ویرایش:

SHAKH00

کاربر سایت
Sep 10, 2010
439
نام
محمد
اتفاقا من فقط برا بازی های انحصاریش ps3 خریدم واقعا از وقتی ps3 خریدم تفاوت رو احساس کردم
مقاله ضعیف بود.....
با تمام احترام به ایکس باکس داران killzone خودش کل ایکس باکس رو می ارزه (البته خودم هم ایکس باکس دارم)شما میتونی این رو نادیده بگیری که این مقاله رو نوشتی به هر حال
به خاطر مقاله خسته نباشی....

آخرین ویرایش:

HosseinBrusli

کاربر سایت
Jun 19, 2010
3,265
نام
حسین
اتفاقا من فقط برا بازی های انحصاریش ps3 خریدم واقعا از وقتی ps3 خریدم تفاوت رو احساس کردم
مقاله ضعیف بود.....


سلام دوست عزیز.
اونی که شما میگی تفاوت نیست . شما تفاوت رو فقط با شرایطی که گفتم میتونی حس کنی .

این تفاوت شما ( بیشتر جوگیریه !! ) چونکه ایکس باکس بازی انحصاری خیلی خفنی نداره که بخوای مقایسه برای تفاوت مقایسه اش کنی .

  • Like
Reactions: Farh@d

Tommy Fisher

Shit happens
کاربر سایت
Apr 5, 2009
5,954
نام
رضـا
چون توی 98 % بازی های MULTI پلتفرم بازی های روی XBOX 360 بهتر هستن و کیفیت بالاتری دارن . و درضمن بدون شرایط بالا نمیتونید تفاوت 10 % رو بفهمید و خوب هیچ ادمی هم به خاطر 10 ، 12 تا بازی انحصاری PS3 1- 2- 3- HAVY RYNE – GOD OF WAR – MATAL GEAR SOLID نمیره این کنسول رو بگیره ( در صورتی که شرایط بالا رو نداشته باشه ) . چون هیچ تفاوتی رو احساس نمیکنه .
عجب تئوری جالبی، نه جالب کمشه!


LEERY

کاربر سایت
Jan 16, 2008
2,833
نام
رامين
عجب تئوری جالبی، نه جالب کمشه!
ببین من کاری به نظریه ایشون ندارم!:d
ولی این دو کنسول از نظر سخت افزاری واقعا خیلی با هم تفاوت ندارن.غیر از این هم کلی مقاله توی نت هست که این موضوع رو ثابت کرده.
این تفاوت فقط در بازیهای انحصاری ps3 هست که دلیلش هم استدیوهای اختصاصی سونی هست.
به نظرت اینطور نیست؟:d


Farh@d

کاربر سایت
Jun 5, 2007
8,933
نام
فرهاد
شما وقتی مقاله ای رو مینوسید نباید نظرات شخص خودتون رو توش درج بدید . بزارید اون کسی که میخونه و میبینه نظرش رو بده بیطرافانه کار کنی بهتر هست . مرسی


DaxvsOmid

کاربر سایت
Feb 10, 2011
40
منم اینو قبول دارم که پلی استیشن و ایکس باکس از نظر قدرت در یه حد هستن ولی سونی دوتا برگ برنده داره:
۱-بلو ری
۲-یه سری استدیو بازی سازی که بهترین گرافیک هنری رو ارایه میدن مثه کیلزون(بالاخص شماره ۳) و یا آنچارتد.
باید قبول کنیم ایکس باکس اوایل برتر بود ولی بعد از مدتی سونی اون جایگاه خودشو آروم آروم بدست آورد
سونی برنده این نسله و هیچ شکی توش نیس

  • Like
Reactions: aidin0000

Tommy Fisher

Shit happens
کاربر سایت
Apr 5, 2009
5,954
نام
رضـا
ببین من کاری به نظریه ایشون ندارم!:d
ولی این دو کنسول از نظر سخت افزاری واقعا خیلی با هم تفاوت ندارن.غیر از این هم کلی مقاله توی نت هست که این موضوع رو ثابت کرده.
این تفاوت فقط در بازیهای انحصاری ps3 هست که دلیلش هم استدیوهای اختصاصی سونی هست.
به نظرت اینطور نیست؟:d
در اینکه از لحاظ قدرت زیاد تفاوتی ندارن خُب شکی نیست وگرنه توی یک نسل همسو نبودن :d
موردی که اشاره کردم این بود " هیچ ادمی هم به خاطر 10 ، 12 تا بازی انحصاری PS3 1- 2- 3- HAVY RYNE – GOD OF WAR – MATAL GEAR SOLID نمیره این کنسول رو بگیره"
خدائیش خودت خندت نمیگیره ؟! :D آدم ابر عناوین انحصاری ها رو ول کنه بچسبه به اینکه توی نسخه 360 یا حالا PS3 فلان بازی مالتی شلوار کرکترش پر رنگ تره ؟

  • Like
Reactions: tupac

8030

کاربر سایت
Dec 10, 2010
2,445
نام
mohammad
خر ما از کرگی دم نداشت
اقای نویسنده با تمام احترامی که برای شما قائل هستم ولی باید بگم شما 10روز وقت گذاری و تحقیق بنده رو زدید با خاک یکسان کردید من همون طور که به یکی از مدیرای انجمن هم قول داده بودم قرار بود این تاپیک رو من بزنم چون قبلا یه تاپیک هم درباره gpuاین دو تا کنسول زده بودم با تمام احترامی که برای شما قائلم باید چند تا ایراد اساسی از این مقاله شما بگیرم
1.اطلاعات تخصصی نیست ومنبع نگذاشتید
2.edramبه عنوان یک حافظه on dieوهمچنین یک پردازشگر کمکی جهت نورپردازی ورنگ امیزی بکار میره نه شیدر کردن واون 10 مگابایت هم به عنوان فریم بافر استفاده نمیشه.
3.چرا به ساختار هر speاشاره نکردید هر speبجز 256کیلو بایتی که کش داره از یهspuهم درونش هست که سونی وتوشیبا اصلاحاتی روی اون انجام دادن هر spuهم قایل توجه دوستان ساختاری بسیار شبیه به cpuپلی استیشن2داره وبین 2تا 3برابر اون قدرت دارهیعنی از مجموع 8تا speقدرت محاسبات پردازنده پلی استیشن3 در محاسبات چند ضلعیها بین 16 تا 24 برابر پلی استیشن2 هست.
4.اینکه شما میگید پلی استیشن3 فقط 10درصد از360 قویتره کاملن دارید اشتباه میکنید فقط اینو محض اطلاع شما ودوستان میگم هر cpuپلی استیشن2 قادر بود 50 میلیون مثلث رو در ثانیه تولید -رنگ امیزی -نور پردازی-پردازش- کنه که با توجه به این اطلاعات وهمچنین بین 2 تا 3برابر بودن قدرت هر speنسبت به cpuپلی استیشن2نتیجه میگیریم که هر speداخل cellمیتونه بین 100تا150 میلیون مثلث رو در ثانیه تولید کنه که اگر 8تا speداشته باشیم میشه 800تا 1200میلیون مثلث در ثانیه این در حالیه که این فقط مال cellهست اگر مال rsxرو هم بخوای حساب کنیم به یه چیزی در حدود 1500میلیون مثلث در ثانیه میرسیم این در حالیه که cellخودش هر مثلثی رو که تولید قادره اونو رنگ امیزی کنه حالا شما رو چه حسابی میگید ps3فقط 10درصد از 360قویتره؟
یه چیزی هم یادم رفت بگم در مورد بازیهای مولتی پلتفرم بازی سازهایی که بازیهای مولتی میسازن یک سری محدودیت جلوی پاششون هست اصلی ترین محدودیت هم بر میگرده به 360که فضای کافی ذخیره سازی نداره همونطور که خودتون اشاره کردید برنامه نویسی برای cellمعمولا بدلیل بر قرار کردن انواع و اقسام شبیه سازها از ظرفیت بالایی برخورداره مثلا gow3-27گیگ فضا اشغال میکنه با تو جه به اینکه این شبیه سازیها در ساختار اصلی برنامه نویسی بازیها انجام میشه یعنی تقریبا همون انجین بازی امکان حذف اونها نیست حالا شما مجبورید این بازی رو ی 4تا دی وی دی دو لایه ذخیره کنید که اولن هار 360 های اولیه که 20 گیگ بودن این ظرفیت رو نداشتن دوما شما مجبورید هر از گاهی یک دی وی دی روی دستگاه عوض کنید سوما سخت افزار ودر ردیف اول اوتها cpu ایکس باس360اینقدر محاسبات شناور نداره که بتونه این حجم سنگین اطلاعات رو پردازش کنه.

آخرین ویرایش:
  • Like
Reactions: aidin0000

nimaprince

کاربر فعال بخش مطبوعات و دنیای بازی
کاربر سایت
Jun 4, 2009
2,332
نام
نيما
وه اوه دوباره داره دعوا میشه
اول اینکه دست
hosseinbrusli
درد نکنه بابت مقالش
خوب بود:d
دوم این که هر کی هرچی دوست داشته باشه میخره دیگه بخصوص الان که هر دو کنسول کپی خور هستند
با ابن حرف هم کاملا موافقم
منم اینو قبول دارم که پلی استیشن و ایکس باکس از نظر قدرت در یه حد هستن ولی سونی دوتا برگ برنده داره:
۱-بلو ری
۲-یه سری استدیو بازی سازی که بهترین گرافیک هنری رو ارایه میدن مثه کیلزون(بالاخص شماره ۳) و یا آنچارتد.
باید قبول کنیم ایکس باکس اوایل برتر بود ولی بعد از مدتی سونی اون جایگاه خودشو آروم آروم بدست آورد
سونی برنده این نسله و هیچ شکی توش نیس


u.s.a

کاربر سایت
May 19, 2009
15,108
نام
حسین
بهترین گرافیک هنری رو ارایه میدن مثه کیلزون(بالاخص شماره ۳) سونی برنده این نسله و هیچ شکی توش نیس
ببخشید میشه معنی گرافیک هنری رو برای من توضیح بدید؟:d

wii هم این وسط گلابی هست؟:d

انقدر راحت نظر ندید،قطعا 360 با عرضه کینکت و جذب قشر کژوال،بدون شک فروش زیادی رو کسب میکنه،و این کار سونی رو برای بیشتر شدن فروشش از 360 رو سخت تر از قبل میکنه.


гадюка

کاربر سایت
Jul 21, 2008
3,974
نام
رضا
ممنون بابته زحمتی که کشیدی.ولی همون طور که فرهاد گفتش شما نباید نظرات شخصی خودت رو تو مقاله درج کنی.باید این اجازه رو به خواننده بدی تا بتونه از خوندن مقاله شما خودش تصمیم بگیره و نظرشو در این مورد بگه.


کاربرانی که این قسمت را مشاهده می‌کنند

Top
رمز عبور خود را فراموش کرده اید؟
or ثبت‌نام سریع از طریق سرویس‌های زیر
